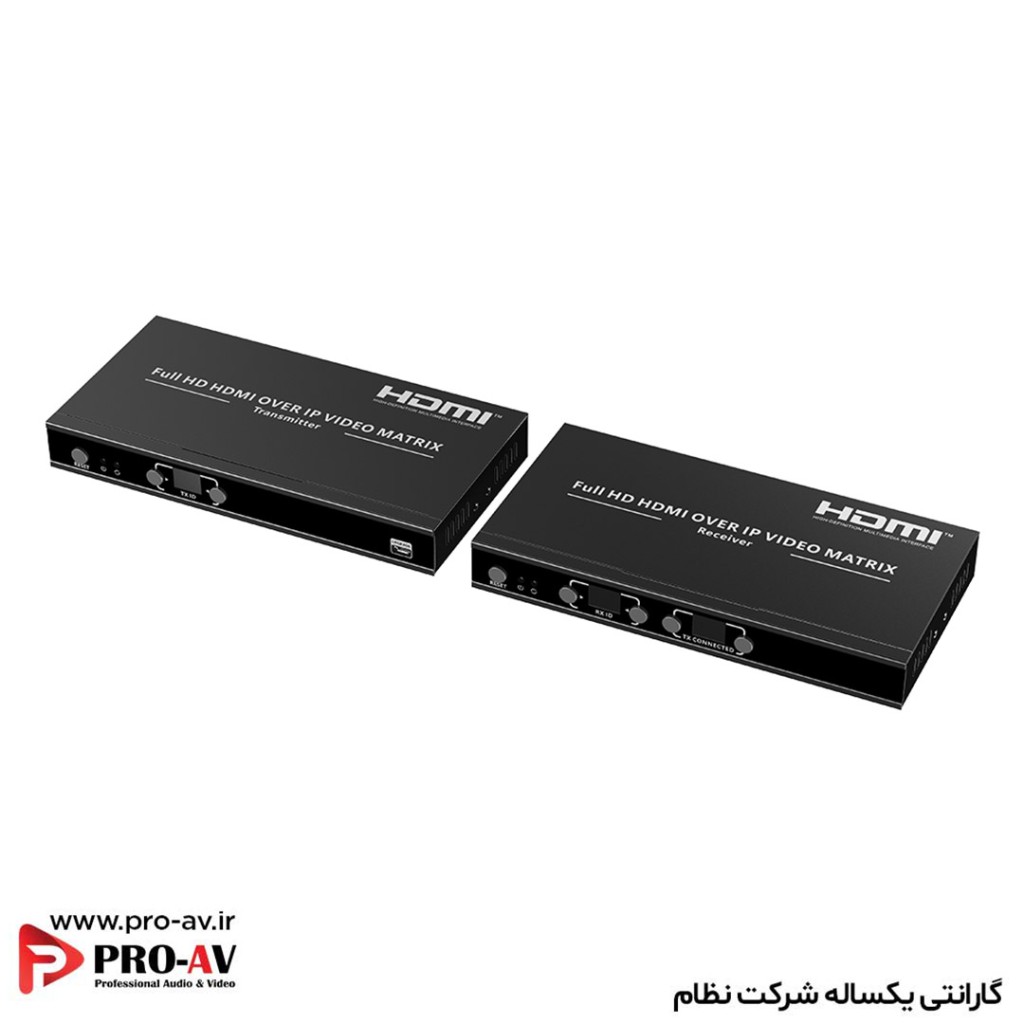

ماتریس تصویر HDMI تحت شبکه لنکنگ iMMS-IM01
2. انتقال تا ۱۲۰ متر با کابل Cat6
3. اتصال چندبه‌چند از طریق سوئیچ گیگابیتی

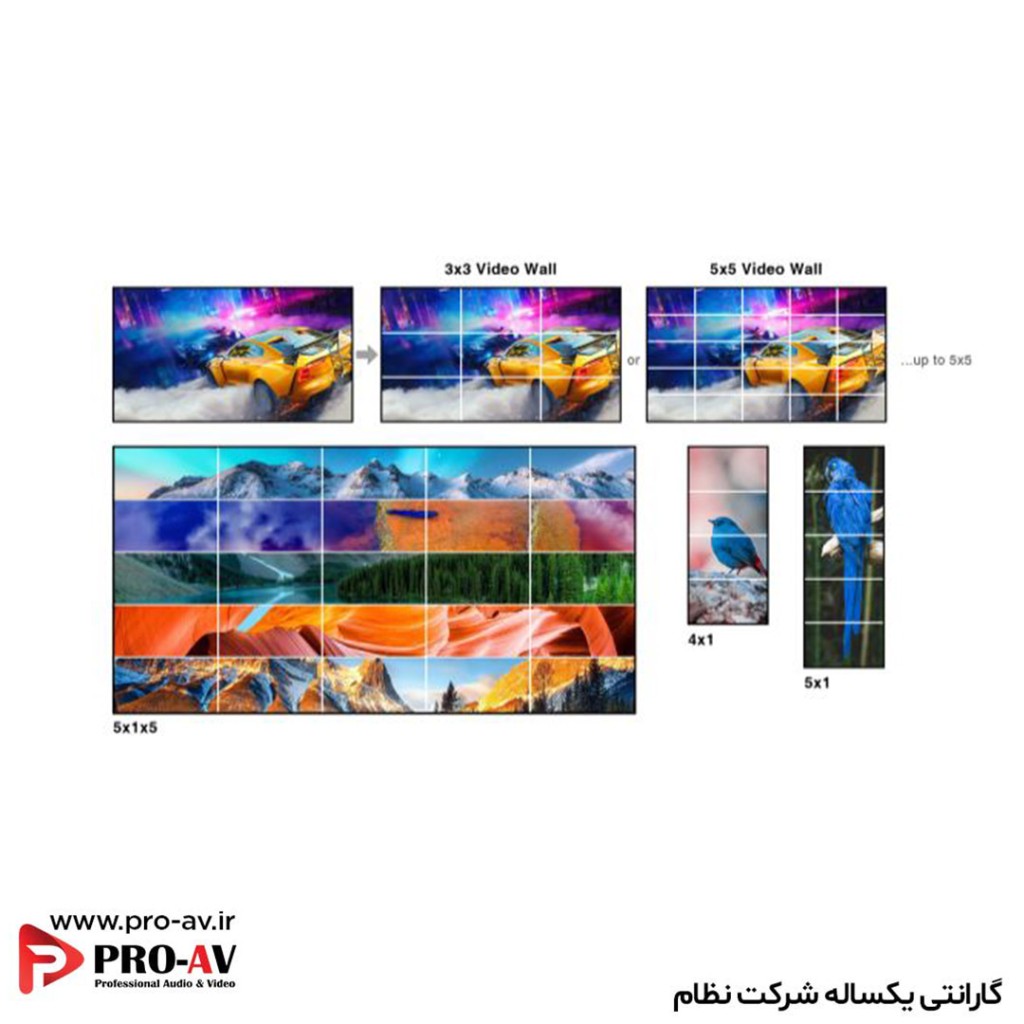

4. پشتیبانی از ویدئووال تا ۵×۵
5. کنترل دوطرفه IR و ارتباط RS-232
6. پشتیبانی از PoE و خروجی HDMI Loop Out در فرستنده
ماتریس تصویر HDMI تحت شبکه
ماتریس تصویر HDMI تحت شبکه لنکنگ iMMS-IM01 راهکاری برای انتقال، توزیع و مسیریابی تصویر و صدا از طریق شبکه در پروژه‌های حرفه‌ای صوتی‌تصویری است. این سیستم با استفاده از فرستنده‌ها، گیرنده‌ها و سوئیچ شبکه گیگابیتی، امکان ارسال تصویر منابع HDMI به نمایشگرهای مختلف و انتخاب مسیر سیگنال را فراهم می‌کند. پشتیبانی از اتصال یک‌به‌یک و چندبه‌چند، آن را برای پروژه‌هایی مناسب می‌کند که در آن‌ها چند منبع تصویر باید میان چند نمایشگر توزیع شوند.
مدل iMMS-IM01 از فناوری ipcolor STREAM™ استفاده می‌کند و رزولوشن‌های تا 1920×1200 با نرخ ۶۰ هرتز را پشتیبانی می‌کند. با کابل شبکه Cat6، فاصله انتقال می‌تواند به ۱۲۰ متر برسد. قابلیت‌هایی مانند کنترل از طریق اپلیکیشن، ارتباط مادون قرمز دوطرفه، کنترل RS-232 و ایجاد ویدئووال تا آرایش ۵×۵ نیز امکان استفاده از این سیستم را در پروژه‌های متنوع فراهم می‌کنند.
انتقال تصویر HDMI از طریق شبکه IP
یکی از قابلیت‌های اصلی ماتریس تصویر لنکنگ iMMS-IM01، انتقال تصویر از طریق زیرساخت شبکه است. برخلاف اکستندرهای HDMI نقطه‌به‌نقطه که فقط یک منبع را مستقیماً به یک نمایشگر متصل می‌کنند، این سیستم می‌تواند با استفاده از سوئیچ شبکه گیگابیتی، ساختارهای چندمنبعی و چندنمایشگری ایجاد کند.
حداکثر فاصله انتقال اعلام‌شده برای کابل Cat5e برابر ۱۰۰ متر و برای Cat6 برابر ۱۲۰ متر است. این ویژگی به نصب منابع تصویر و نمایشگرها در نقاط مختلف ساختمان کمک می‌کند و نیاز به کابل‌کشی مستقیم HDMI در مسیرهای طولانی را کاهش می‌دهد. ارتباط در این ساختار از طریق شبکه محلی و تجهیزات سازگار انجام می‌شود و به معنای ارسال تصویر از طریق اینترنت عمومی نیست.
پشتیبانی از Full HD و WUXGA
ماتریس HDMI تحت شبکه iMMS-IM01 از وضوح تصویر تا 1920×1200@60Hz پشتیبانی می‌کند و با فرمت‌های پایین‌تر از جمله 1080p و 720p نیز سازگار است. این سطح از وضوح برای بسیاری از سیستم‌های نمایش تجاری، کلاس‌های آموزشی، اتاق‌های کنترل و کاربردهای Full HD مناسب است.
استانداردهای HDMI 1.3 و HDCP 1.4 نیز در مشخصات رسمی دستگاه ذکر شده‌اند. حداکثر نرخ انتقال داده اعلام‌شده 4.96Gbps است. توجه داشته باشید که این مدل یک سیستم Full HD است و نباید آن را با نسخه‌های 4K این خانواده، مانند iMMS-IM02، اشتباه گرفت.
کنترل مادون قرمز، RS-232 و تغذیه از طریق شبکه
این سیستم علاوه بر انتقال تصویر، از قابلیت‌های کنترلی برای هماهنگی بهتر تجهیزات برخوردار است. پشتیبانی از IR Pass-Back دوطرفه با فرکانس ۲۰ تا ۶۰ کیلوهرتز، امکان انتقال فرمان‌های مادون قرمز را در ساختار سازگار فراهم می‌کند. همچنین، ارتباط RS-232 برای عبور فرمان و کنترل تجهیزات پشتیبانی می‌شود.

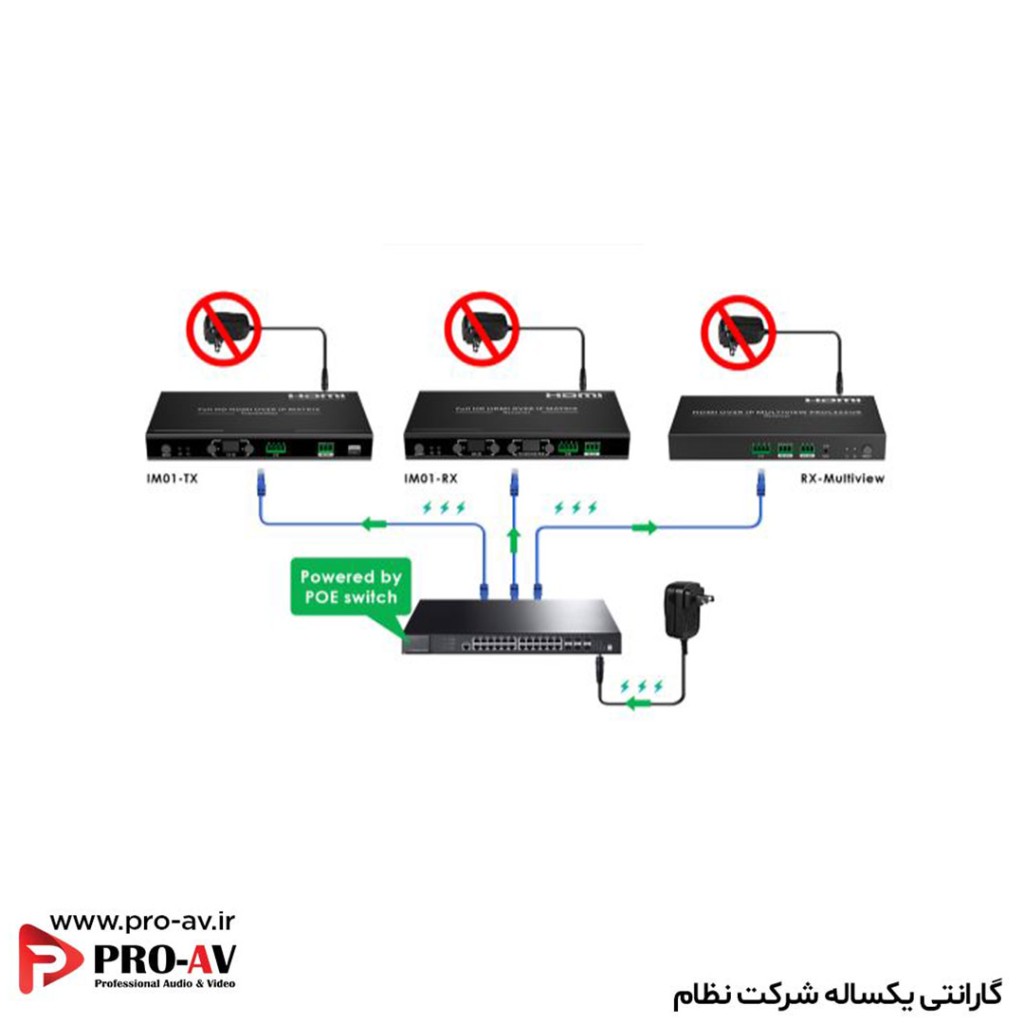

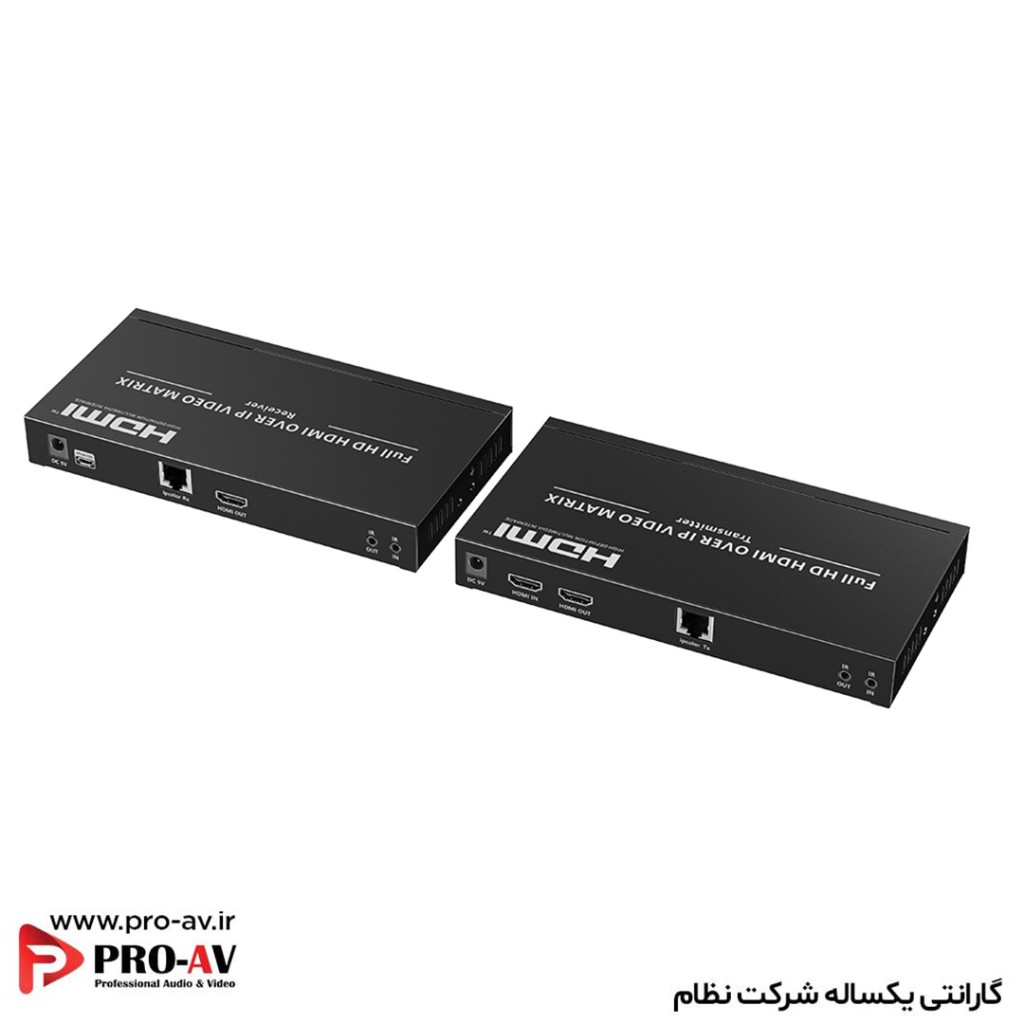

قابلیت PoE نیز در مشخصات رسمی دستگاه ذکر شده است. استفاده از این امکان می‌تواند کابل‌کشی برق را در محل نصب ساده‌تر کند، البته باید تجهیزات شبکه و شیوه تغذیه با پیاده‌سازی موردنیاز سازگار باشند. فرستنده این مدل همچنین دارای خروجی HDMI Loop Out است که امکان دریافت تصویر در مسیر انتقال و اتصال هم‌زمان به نمایشگر محلی را در ساختار مناسب فراهم می‌کند.
۸. مشخصات فنی ویدئو وال HDMI لنکنگ Full HD
|
مشخصات |
جزئیات |
|---|---|
|
برند و مدل |
LENKENG iMMS-IM01 |
|
نوع دستگاه |
ماتریس تصویر HDMI تحت شبکه |
|
حداکثر رزولوشن |
1920×1200@60Hz |
|
حداکثر فاصله انتقال |
Cat5e: تا ۱۰۰ متر؛ Cat6: تا ۱۲۰ متر |
|
استانداردهای تصویر |
HDMI 1.3، HDCP 1.4 |
|
ظرفیت ماتریس |
حداکثر ۲۵۶ ورودی منبع و ۲۵۶ خروجی در ساختار شبکه مناسب |
|
قابلیت ویدئووال |
حداکثر آرایش ۵×۵ |
|
قابلیت‌های کنترلی |
IR دوطرفه، RS-232، اپلیکیشن و PoE |
کاربردهای ویدئو وال HDMI تحت شبکه
ماتریس تصویر لنکنگ iMMS-IM01 برای سالن‌های کنفرانس، کلاس‌های آموزشی، مراکز مانیتورینگ، نمایشگاه‌ها، فروشگاه‌ها و سیستم‌های تبلیغات دیجیتال مناسب است. در این محیط‌ها، دستگاه می‌تواند تصویر چند منبع را از طریق شبکه به نمایشگرهای مختلف منتقل کند و با قابلیت مسیریابی چندبه‌چند، انعطاف بیشتری در انتخاب منبع تصویر ایجاد کند. پشتیبانی از فاصله انتقال تا ۱۲۰ متر با کابل Cat6 و امکان ایجاد ویدئووال تا آرایش ۵×۵، این مدل را به گزینه‌ای برای سیستم‌های توزیع تصویر Full HD تبدیل می‌کند.
