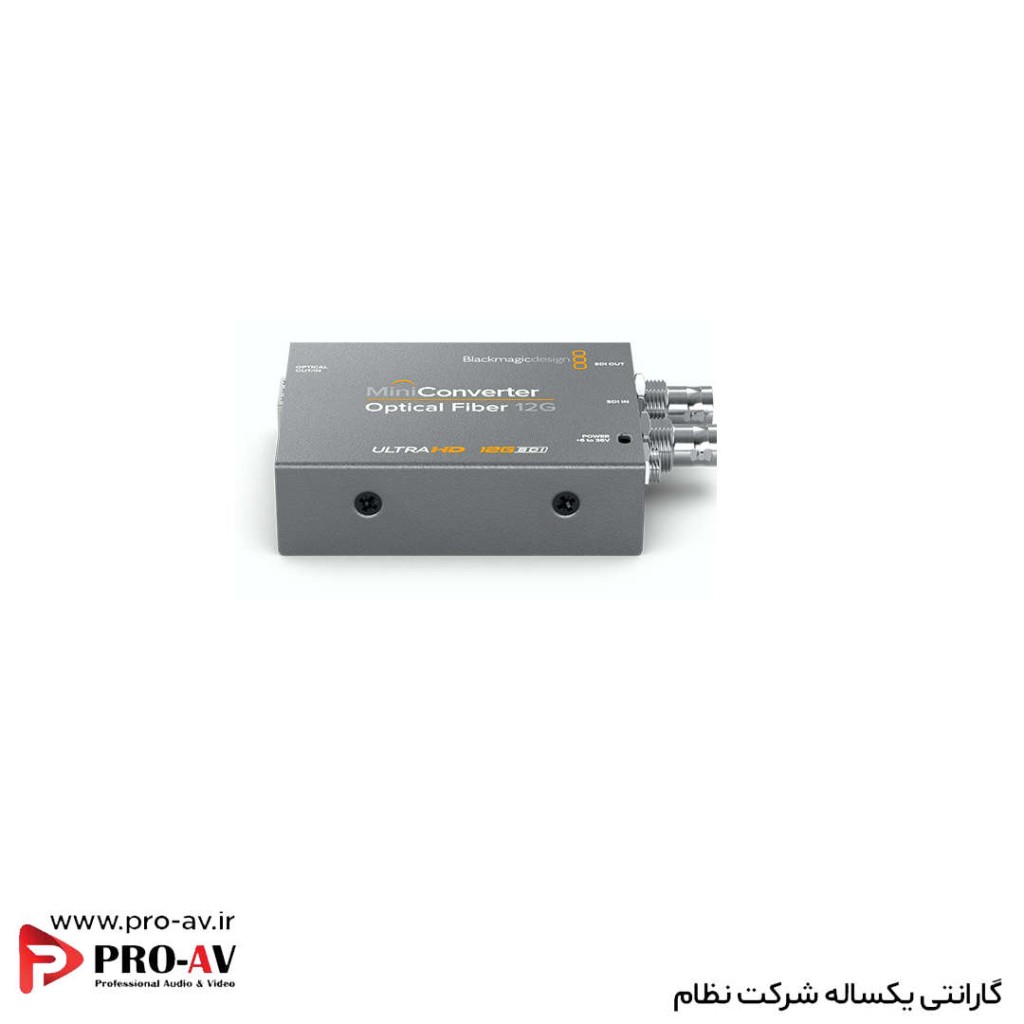

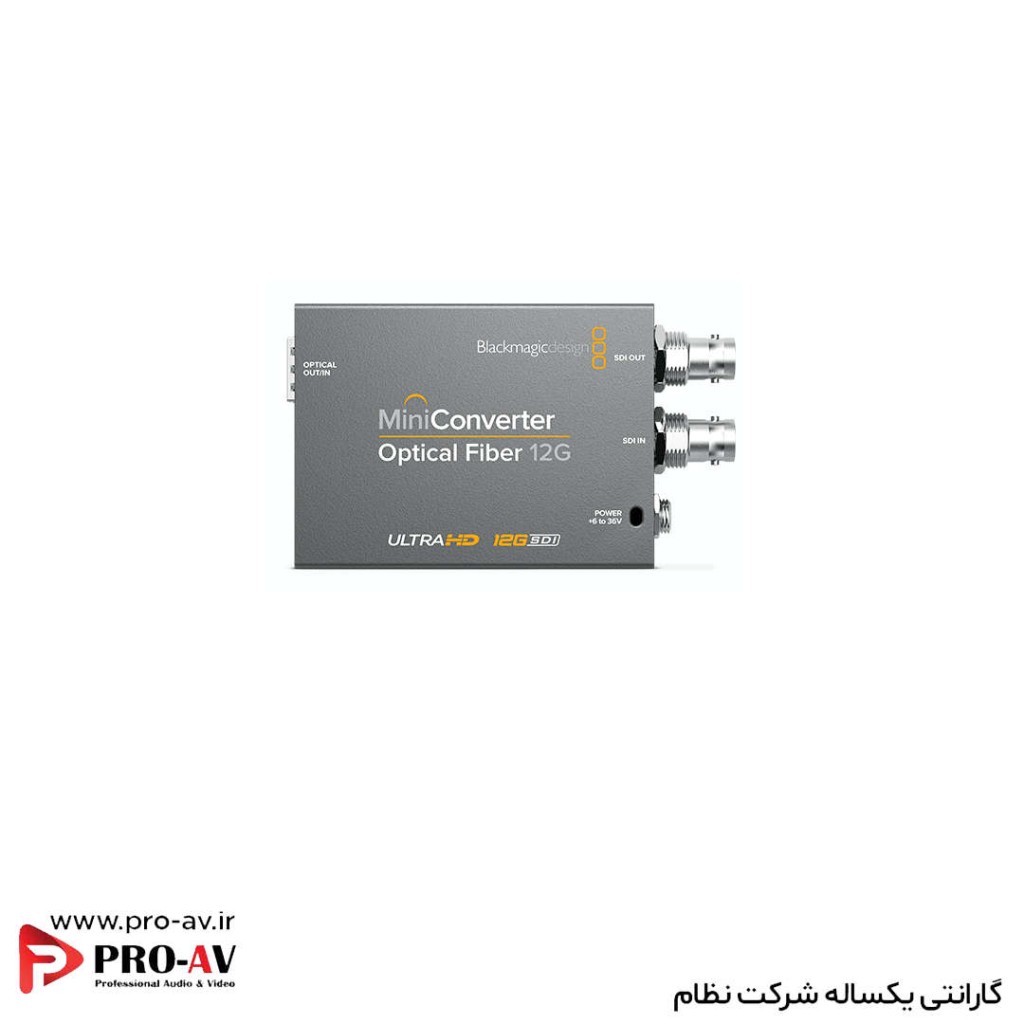

کانورتر Blackmagic Mini Converter Optical Fiber 12G

کانورتر Blackmagic Mini Converter Optical Fiber 12G یک مبدل حرفه‌ای تصویر برای انتقال سیگنال‌های ویدئویی از طریق فیبر نوری است. این دستگاه امکان تبدیل سیگنال SDI به فیبر نوری و تبدیل فیبر نوری به SDI را به‌صورت هم‌زمان فراهم می‌کند و برای توسعه زیرساخت انتقال تصویر در پروژه‌های حرفه‌ای صوتی و تصویری طراحی شده است.

این مبدل از رابط‌های 12G-SDI پشتیبانی می‌کند و برای تجهیزات با فرمت‌های SD، HD و Ultra HD تا وضوح 2160p60 مناسب است. همچنین، امکان استفاده از ماژول‌های نوری SFP با استانداردهای 3G، 6G و 12G را فراهم می‌کند. ماژول نوری باید جداگانه تهیه شود؛ بنابراین، هنگام طراحی مسیر انتقال باید نوع ماژول و سازگاری آن با تجهیزات و کابل فیبر نوری بررسی شود.

قابلیت تبدیل دوطرفه SDI و فیبر نوری

یکی از قابلیت‌های مهم Mini Converter Optical Fiber 12G، پشتیبانی از تبدیل دوطرفه سیگنال است. دستگاه می‌تواند سیگنال SDI را به مسیر فیبر نوری ارسال کند و هم‌زمان سیگنال دریافتی از فیبر نوری را به SDI تبدیل کند. این ساختار برای ایجاد مسیرهای رفت‌وبرگشت تصویر در استودیوها و زیرساخت‌های پخش کاربرد دارد.

دو مسیر تبدیل می‌توانند استانداردهای ویدئویی متفاوتی داشته باشند. این ویژگی در پروژه‌هایی که تجهیزات مختلف با فرمت‌های متفاوت به یکدیگر متصل می‌شوند، انعطاف‌پذیری بیشتری ایجاد می‌کند.

رابط‌های چندنرخی (Multi-rate) این کانورتر امکان کار با سیگنال‌های SDI در نرخ‌های 270Mb/s، 1.5G، 3G، 6G و 12G را فراهم می‌کنند. دستگاه استاندارد سیگنال ورودی را به‌صورت خودکار تشخیص می‌دهد و از تجهیزات 3G-SDI در سطح A و B نیز پشتیبانی می‌کند.

از فرمت‌های پشتیبانی‌شده می‌توان به استانداردهای SD و HD، فرمت‌های 2K DCI، فرمت‌های Ultra HD تا 2160p60 و برخی فرمت‌های 4K DCI تا 25 فریم‌برثانیه اشاره کرد. پشتیبانی از هر فرمت به استاندارد دقیق سیگنال و تجهیزات متصل وابسته است.

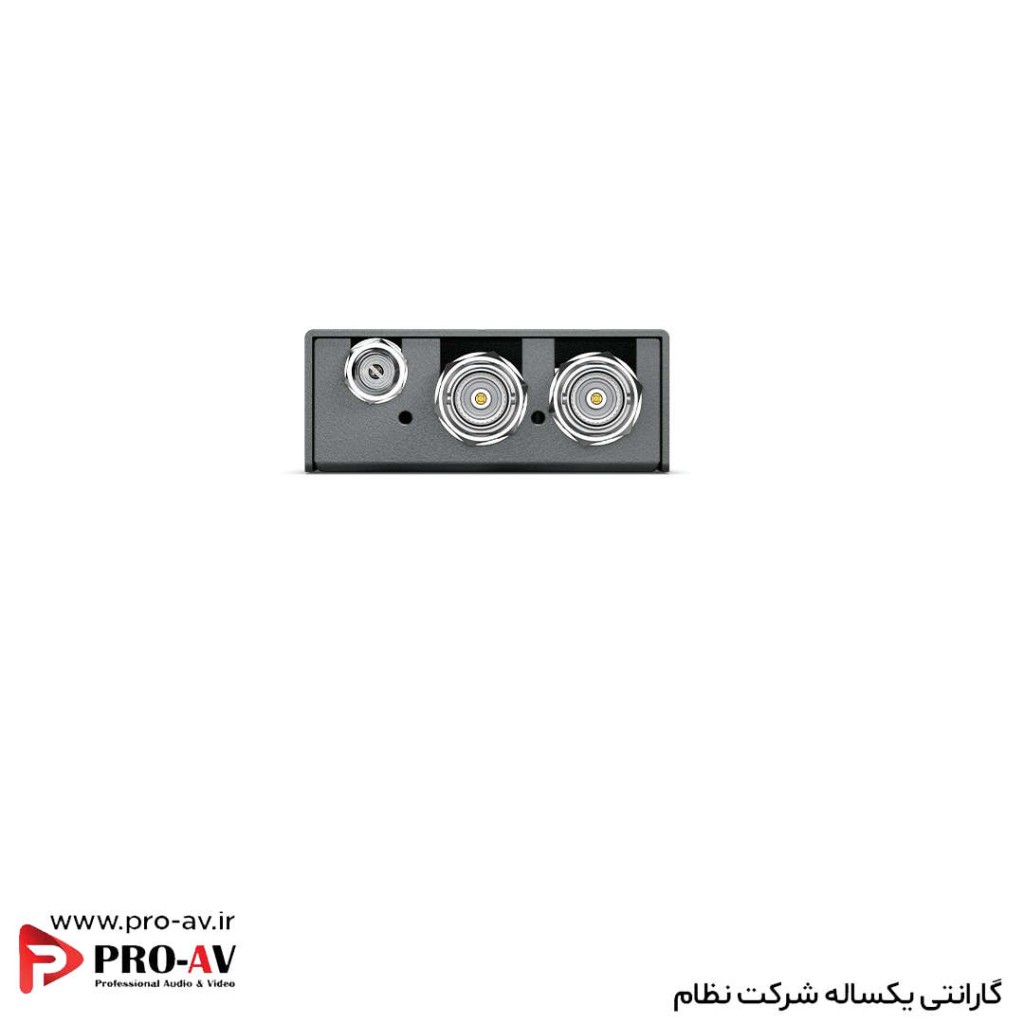

این مبدل دارای یک ورودی ویدئویی SDI و یک ورودی فیبر نوری است. خروجی SDI با سیگنال ورودی از مسیر فیبر نوری تطبیق پیدا می‌کند و خروجی فیبر نوری نیز با سیگنال ورودی SDI هماهنگ می‌شود.

درگاه فیبر نوری دستگاه از نوع SFP با استاندارد SMPTE است. ماژول فرستنده‌گیرنده نوری در بسته‌بندی استاندارد اعلام‌شده به‌عنوان قطعه‌ای جداگانه عرضه می‌شود؛ بنابراین، برای راه‌اندازی مسیر فیبر نوری باید ماژول مناسب تهیه شود.

دستگاه از صدای تعبیه‌شده در سیگنال ویدئو (Embedded Audio) با ۱۶ کانال در مسیر فیبر نوری پشتیبانی می‌کند. همچنین، قابلیت باززمان‌بندی سیگنال (Reclocking) برای بازسازی زمان‌بندی سیگنال SDI در مسیر انتقال در نظر گرفته شده است.

Mini Converter Optical Fiber 12G با منبع تغذیه عمومی ۱۲ ولت عرضه می‌شود و توان مصرفی اعلام‌شده آن ۲ وات است. محدوده ولتاژ کاری دستگاه ۶ تا ۳۶ ولت DC اعلام شده است.

این مدل فاقد کنترل‌های کاربری مستقیم برای تنظیمات است و تشخیص استاندارد سیگنال به‌صورت خودکار انجام می‌شود. طراحی فشرده دستگاه، استفاده از آن را در رک‌ها و محیط‌های کاری حرفه‌ای صوتی و تصویری آسان می‌کند.

کانورتر Blackmagic Mini Converter Optical Fiber 12G برای استودیوهای تلویزیونی، مراکز تولید و پخش محتوا، سالن‌های بزرگ رویداد، زیرساخت‌های تصویری سالن‌های کنفرانس و پروژه‌هایی مناسب است که به انتقال سیگنال SDI در فواصل طولانی از طریق فیبر نوری نیاز دارند. این دستگاه امکان ارتباط تجهیزات SDI با مسیرهای فیبر نوری را در هر دو جهت فراهم می‌کند. فاصله عملیاتی نهایی به نوع ماژول SFP، مشخصات کابل فیبر نوری، فرمت تصویر و شرایط مسیر انتقال وابسته است.
