کابل شبکه چیست؟ معرفی انواع کابل شبکه و تفاوت Cat5e، Cat6، Cat6A، Cat7 و Cat8

کابل شبکه یکی از اصلی‌ترین اجزای زیرساخت شبکه است و وظیفه انتقال اطلاعات بین تجهیزات مختلف را بر عهده دارد. کامپیوترها، سرورها، سوئیچ‌ها، روترها، دوربین‌های تحت شبکه و بسیاری از تجهیزات دیگر می‌توانند برای ارتباط با یکدیگر از کابل شبکه استفاده کنند.

اما همه کابل‌های شبکه یکسان نیستند. Cat5e، Cat6، Cat6A، Cat7 و Cat8 هرکدام مشخصات و کاربرد متفاوتی دارند و در کنار آن، مواردی مثل UTP، FTP و انواع کابل فیبر نوری نیز باید هنگام طراحی شبکه مورد توجه قرار بگیرند.

در این مقاله با انواع کابل شبکه، تفاوت آن‌ها و کاربرد هرکدام آشنا می‌شویم.

کابل شبکه چیست؟

کابل شبکه یا Network Cable رسانه‌ای برای انتقال داده بین تجهیزات شبکه است. کابل‌های مسی شبکه معمولاً از چهار زوج سیم به‌هم‌تابیده تشکیل شده‌اند. تابیده شدن سیم‌ها به کاهش تداخل و Crosstalk کمک می‌کند.

کابل‌های شبکه مسی معمولاً با عبارت Cat یا Category دسته‌بندی می‌شوند. این دسته‌بندی بیانگر سطح عملکرد کابل از نظر فرکانس و قابلیت انتقال داده است.

انواع کابل شبکه

رایج‌ترین دسته‌های کابل شبکه مسی عبارت‌اند از:

Cat5e، Cat6، Cat6A، Cat7 و Cat8

تفاوت این کابل‌ها فقط در «سرعت» نیست؛ فرکانس کاری، مقاومت در برابر تداخل و شرایط استفاده نیز بین آن‌ها متفاوت است.

کابل Cat5e

Cat5e یکی از رایج‌ترین کابل‌های شبکه برای شبکه‌های معمولی است و برای Gigabit Ethernet در طول استاندارد 100 متر کاربرد دارد.

این کابل برای شبکه‌های خانگی، اداری و بسیاری از زیرساخت‌های معمول انتخابی اقتصادی و کاربردی محسوب می‌شود.

کابل Cat6

Cat6 نسبت به Cat5e مشخصات عملکردی بالاتری دارد و در شبکه‌های حرفه‌ای‌تر استفاده می‌شود. فرکانس کاری آن 250MHz است و Gigabit Ethernet را تا 100 متر پشتیبانی می‌کند.

Cat6 همچنین می‌تواند از 10GbE در فاصله‌های کوتاه‌تر پشتیبانی کند؛ بنابراین در زمان استفاده از آن برای سرعت‌های بالا باید طول لینک نیز در نظر گرفته شود.

کابل Cat6A

Cat6A برای شبکه‌های 10 Gigabit Ethernet تا 100 متر طراحی شده و فرکانس کاری آن 500MHz است.

این کابل در زیرساخت‌های حرفه‌ای، شبکه‌های سازمانی و پروژه‌هایی که نیاز به 10GbE دارند کاربرد زیادی دارد. Cat6A در مقایسه با Cat6 حاشیه عملکرد بیشتری برای انتقال 10 گیگابیت در فاصله کامل 100 متر فراهم می‌کند.

کابل Cat7

Cat7 با فرکانس کاری 600MHz در رده کابل‌های مسی حرفه‌ای قرار می‌گیرد و برای کاربردهای 10GbE نیز استفاده می‌شود.

در این رده، نوع شیلد و استاندارد اتصال اهمیت بیشتری دارد و Cat7 از نظر زیرساختی الزاماً معادل یک کابل RJ45 معمولی نیست. بنابراین هنگام انتخاب آن باید مشخصات واقعی کابل و تجهیزات دو طرف را بررسی کرد.

کابل Cat8

Cat8 برای شبکه‌های بسیار پرسرعت طراحی شده و فرکانس کاری آن به 2000MHz می‌رسد. این کابل برای کاربردهایی مانند دیتاسنتر و لینک‌های کوتاه با سرعت بالا استفاده می‌شود.

Cat8 می‌تواند برای ارتباطات 25GbE و 40GbE در لینک‌های کوتاه تا حدود 30 متر به کار رود؛ بنابراین برای یک شبکه معمولی، استفاده از Cat8 همیشه ضروری نیست.

جدول تفاوت Cat5e، Cat6، Cat6A، Cat7 و Cat8

مقادیر جدول بر اساس مشخصات مقایسه‌ای CommScope هستند و عملکرد واقعی لینک به تجهیزات، طول کابل، کیفیت نصب و استاندارد مورد استفاده نیز وابسته است.

UTP و کابل‌های شیلددار چیست؟

علاوه بر Category، نوع محافظت کابل نیز اهمیت دارد.

UTP

UTP یا Unshielded Twisted Pair فاقد شیلد فلزی است و در بسیاری از شبکه‌های اداری و خانگی استفاده می‌شود.

FTP

در کابل FTP یک لایه فویل برای کاهش اثر تداخل الکترومغناطیسی استفاده می‌شود.

STP و SFTP

کابل‌های شیلددار مانند STP و SFTP برای محیط‌هایی که تداخل الکترومغناطیسی بیشتری وجود دارد کاربرد دارند. ساختار دقیق شیلد می‌تواند بین مدل‌های مختلف متفاوت باشد.

بنابراین انتخاب بین UTP و کابل شیلددار باید با توجه به محیط نصب و میزان نویز انجام شود، نه صرفاً بر اساس Category کابل.

کابل مسی یا فیبر نوری؟

کابل‌های مسی تنها گزینه برای ایجاد یک شبکه نیستند. فیبر نوری نیز یکی از مهم‌ترین بسترهای انتقال اطلاعات است.

در کابل مسی، اطلاعات به صورت سیگنال الکتریکی منتقل می‌شود؛ در حالی که فیبر نوری اطلاعات را با سیگنال نوری منتقل می‌کند. به همین دلیل فیبر نوری برای لینک‌های طولانی و محیط‌هایی که تداخل الکترومغناطیسی اهمیت زیادی دارد، مزیت‌های مهمی دارد.

فیبر نوری معمولاً در دو گروه اصلی قرار می‌گیرد:

Single-Mode و Multi-Mode

فیبر Single-Mode چیست؟

در فیبر Single-Mode، هسته فیبر بسیار باریک‌تر است و نور در یک Mode اصلی منتقل می‌شود. این ساختار باعث کاهش Modal Dispersion شده و امکان انتقال اطلاعات در فاصله‌های بسیار طولانی را فراهم می‌کند.

به همین دلیل Single-Mode معمولاً برای لینک‌های طولانی، ارتباط بین ساختمان‌ها و ارتباطات چند کیلومتری استفاده می‌شود.

فیبر Multi-Mode چیست؟

فیبر Multi-Mode دارای هسته بزرگ‌تری است و نور می‌تواند از چند مسیر مختلف در آن عبور کند. همین موضوع باعث ایجاد Modal Dispersion می‌شود و معمولاً فاصله قابل استفاده آن را نسبت به Single-Mode محدودتر می‌کند.

Multi-Mode بیشتر در ارتباطات داخل ساختمان و دیتاسنترها برای فاصله‌های کوتاه‌تر استفاده می‌شود.

تفاوت Single-Mode و Multi-Mode

نکته مهم این است که نوع فیبر باید با ترنسیور و تجهیزات نوری دو طرف لینک سازگار باشد.

آیا Cat6 از Cat7 بهتر است؟

نه لزوماً. Category بالاتر همیشه به معنی انتخاب مناسب‌تر برای هر پروژه نیست.

برای مثال، اگر یک شبکه به Gigabit Ethernet تا 100 متر نیاز داشته باشد، Cat5e می‌تواند نیاز را برطرف کند. اگر شبکه به 10GbE تا 100 متر نیاز داشته باشد، Cat6A گزینه‌ای مناسب‌تر است. Cat8 نیز بیشتر برای لینک‌های بسیار پرسرعت و کوتاه کاربرد دارد.

بنابراین در انتخاب کابل باید به سرعت، فاصله، محیط نصب، میزان تداخل و تجهیزات شبکه توجه کرد.

کابل شبکه در انتقال تصویر

کابل‌های شبکه فقط برای شبکه‌های کامپیوتری استفاده نمی‌شوند. در برخی تجهیزات صوتی و تصویری، از کابل Cat6، Cat6A یا Cat7 به عنوان بستر انتقال سیگنال نیز استفاده می‌شود.

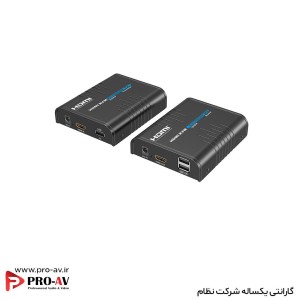

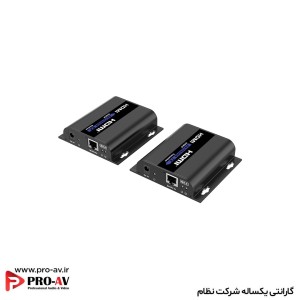

برای مثال، بعضی HDMI Extenderها سیگنال تصویر را از طریق کابل شبکه منتقل می‌کنند. البته این موضوع با یک شبکه کامپیوتری معمولی یکسان نیست و نوع فناوری انتقال به خود اکستندر بستگی دارد.

در مقاله بعدی به‌صورت تخصصی بررسی می‌کنیم که اکستندر HDMI چیست، انتقال تصویر روی کابل شبکه چگونه انجام می‌شود و چه تفاوتی بین اکستندرهای Cat و فیبر نوری وجود دارد.
